Canon interne de 30 mm pour les tirs rapprochés et la défense aérienne embarquée.
01

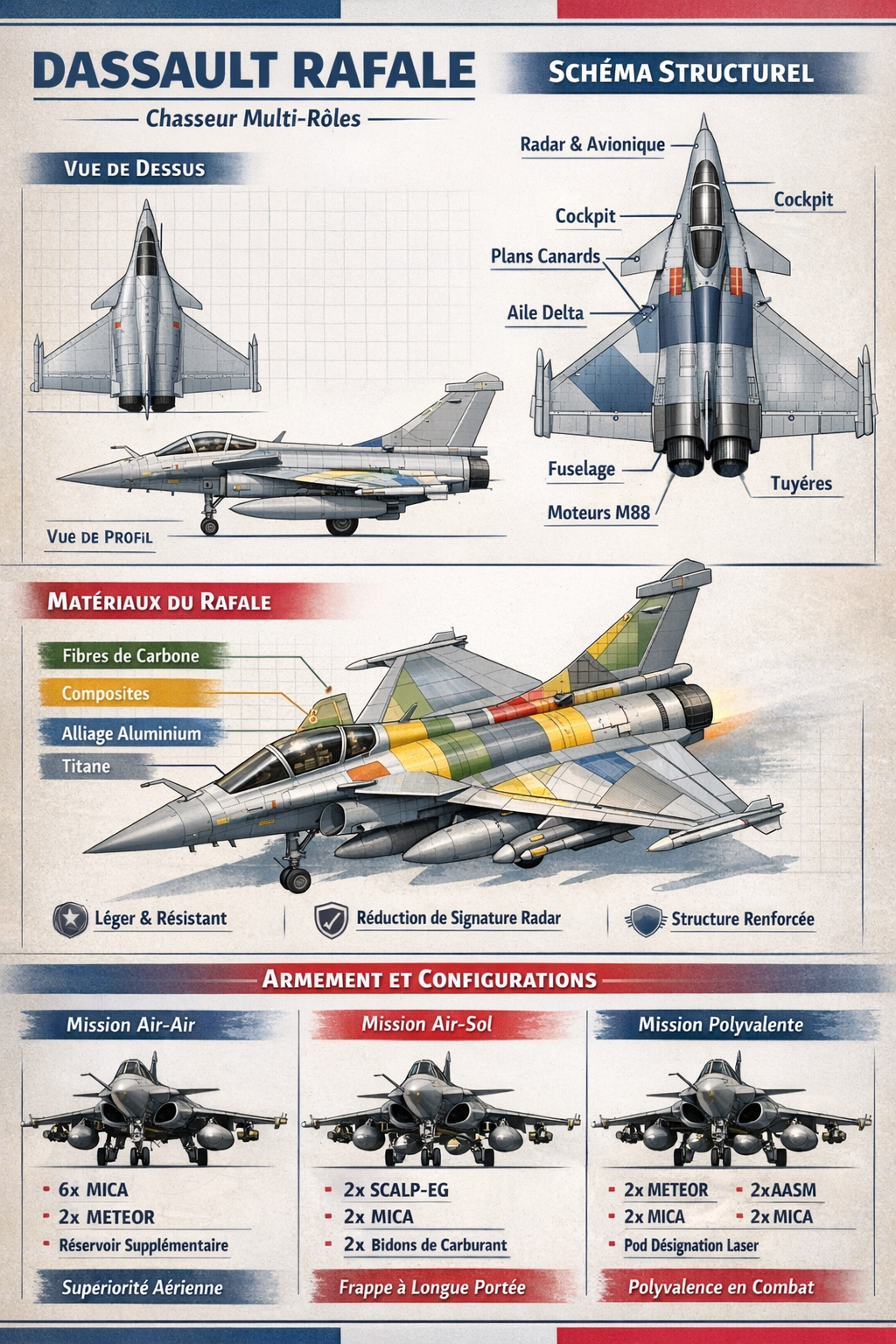

Présentation Générale
Le Dassault Rafale est un avion de combat multirôle — qualifié d'« omnirôle » par son constructeur — développé en France par Dassault Aviation pour la Marine nationale et l'Armée de l'air et de l'espace françaises. Il est entré en service en 2004 dans l'armée de l'Air, après une première mise en service dans la Marine en 2002.
Conçu pour remplacer à lui seul plusieurs types d'appareils (Mirage 2000, Super Étendard, Jaguar), le Rafale est capable d'assurer simultanément des missions de supériorité aérienne, de bombardement tactique et stratégique, de dissuasion nucléaire, de reconnaissance et d'attaque antinavire. Cette polyvalence extrême est l'un de ses arguments commerciaux majeurs.
1.1 Contexte historique
La genèse du programme Rafale remonte à la fin des années 1970, lorsque les forces armées françaises expriment le besoin d'un avion de combat polyvalent de nouvelle génération. Des discussions européennes s'engagent alors avec l'Allemagne, le Royaume-Uni, l'Espagne et l'Italie pour un projet commun. Les divergences de besoins — notamment la capacité d'appontage sur porte-avions exigée par la France — amènent Paris à quitter le consortium européen en 1985. Ce départ donnera naissance à l'Eurofighter Typhoon pour les autres nations.
Dassault Aviation développe alors seul le démonstrateur Rafale A, propulsé initialement par deux réacteurs General Electric F404. Son premier vol a lieu le 4 juillet 1986. En 1990, l'un des F404 est remplacé par le nouveau moteur Snecma M88, permettant de démontrer la supercroisière à Mach 1,4 sans postcombustion. Le programme est officiellement lancé en 1988, avec un contrat portant sur quatre avions de présérie.
Le premier Rafale de série, le monoplace C01, vole le 19 mai 1991, suivi de la version Marine M01 le 12 décembre 1991, puis du biplace B01 le 30 avril 1993. Les premières livraisons à la Marine nationale interviennent en 2001, et l'entrée en service opérationnel a lieu en 2002 (Marine) et 2004 (Armée de l'air).
1.2 Programme et production
Le coût total du programme Rafale s'élève à environ 46,4 milliards d'euros. Le prix unitaire oscille entre 68 M€ (Rafale C), 73 M€ (Rafale B) et 78 M€ (Rafale M). Fin 2024, Dassault Aviation totalise 507 commandes depuis le début du programme, dont 273 à l'export.
La cadence de production est passée à environ 3 à 4 appareils par mois pour répondre aux commandes export. En 2023, 13 Rafale ont été livrés ; en 2024, 21 livraisons étaient prévues, avec un objectif de 25 pour 2025. Le moteur Snecma M88 a franchi le cap du million d'heures de fonctionnement le 13 juillet 2022.
02
Variantes de la Cellule
Le Rafale existe en trois variantes principales, toutes basées sur la même cellule de base mais adaptées à des besoins opérationnels différents.
| Caractéristique | Rafale B | Rafale C | Rafale M |
|---|---|---|---|
| Désignation | Rafale B | Rafale C | Rafale M |
| Configuration | Biplace côte à côte | Monoplace | Monoplace naval |
| Utilisateur | Armée de l'air | Armée de l'air | Marine nationale |
| Points d'emport | 14 | 14 | 13 |
| Train d'atterrissage | Standard | Standard | Renforcé (catapulte/appontage) |
| Crosse d'appontage | Non | Non | Oui |
| Perche ravitaillement | Rétractable | Rétractable | Rétractable |
| Masse à vide | ~10 600 kg | ~10 300 kg | ~10 600 kg |
| Masse maxi au décollage | 24 500 kg | 24 500 kg | 24 500 kg |
| Premier vol (prototype) | 30 avr. 1993 | 19 mai 1991 | 12 déc. 1991 |
| Entrée en service | 2004 | 2006 | 2002 / 2004 |
| Prix unitaire (TTC) | 73 M€ | 68 M€ | 78 M€ |
2.1 Rafale C — Monoplace Air
Le Rafale C est la version monoplace destinée à l'Armée de l'air et de l'espace. C'est la version de référence du programme, première à avoir effectué son vol inaugural (prototype C01, le 19 mai 1991). Il est équipé de 14 points d'emport et peut mener l'ensemble des missions de la flotte Air.
Contrairement à la version Marine, il ne possède pas de crosse d'appontage ni de train d'atterrissage renforcé. Sa perche de ravitaillement en vol est rétractable, logée sur le flanc droit du fuselage avant.
2.2 Rafale B — Biplace Air
Le Rafale B est la version biplace (deux sièges côte à côte) destinée à l'Armée de l'air. En plus de sa fonction d'entraîneur de conversion opérationnelle, il conserve toutes les capacités de combat du monoplace, y compris la composante nucléaire (ASMP-A). La présence d'un navigateur-opérateur de systèmes d'armes (NOSA) améliore la gestion de mission dans les scénarios complexes.
C'est la variante la plus commandée par les clients export (Inde, Égypte, Qatar), en raison de sa valeur pédagogique et opérationnelle combinée.
2.3 Rafale M — Monoplace Marine
Le Rafale M est la version navalisée, développée pour être opérée depuis le porte-avions Charles de Gaulle. Il se distingue par plusieurs modifications structurelles majeures :
- Train d'atterrissage renforcé avec barre de catapultage avant
- Crosse d'appontage intégrée à la partie arrière du fuselage
- 13 points d'emport (au lieu de 14)
- Dispositifs anti-corrosion marins renforcés
- Systèmes de pliage des ailes non retenus (encombrement acceptable sur le CDG)
Le Rafale M a effectué ses premiers essais à bord du porte-avions Foch dès 1989 et est entré en service opérationnel en 2004 au sein de la Flottille 12F. La Marine nationale prévoit d'acquérir 26 Rafale Marine supplémentaires pour le futur PANG.
03
Fiche Technique Générale
| Longueur | 15,27 m |
| Envergure | 10,80 m |
| Hauteur | 5,34 m |
| Surface alaire | 45,7 m² |
| Masse à vide (Rafale C) | ~10 300 kg |
| Masse à vide (Rafale B/M) | ~10 600 kg |
| Masse maxi au décollage | 24 500 kg |
| Charge externe maximale | 9 500 kg |
| Carburant interne | ~4 700 kg |
| Vitesse maximale (haute altitude) | Mach 1,9 (≈ 2 300 km/h) |
| Vitesse de croisière | Mach 0,9 (≈ 1 100 km/h) |
| Supercroisière | Mach 1,4 sans postcombustion |
| Plafond opérationnel | 50 000 pieds (≈ 15 240 m) |
| Rayon d'action (pénétration, 3 t bombes + 4 MICA) | 1 056 km |
| Rayon d'action (air-air, 6 MICA) | 1 759 km |
| Distance franchissable maxi | ≈ 2 350 km (avec réservoirs conformes) |
| Facteur de charge maximal | +9 g (structurel) / +11 g en présentation |
| Rapport poussée/masse à vide | ≈ 1,5 |
| Rapport poussée/masse à masse maxi | ≈ 0,62 |
| Vitesse ascensionnelle | > 18 000 m/min (données constructeur) |
| Nombre de points d'emport | 14 (Rafale B/C) — 13 (Rafale M) |

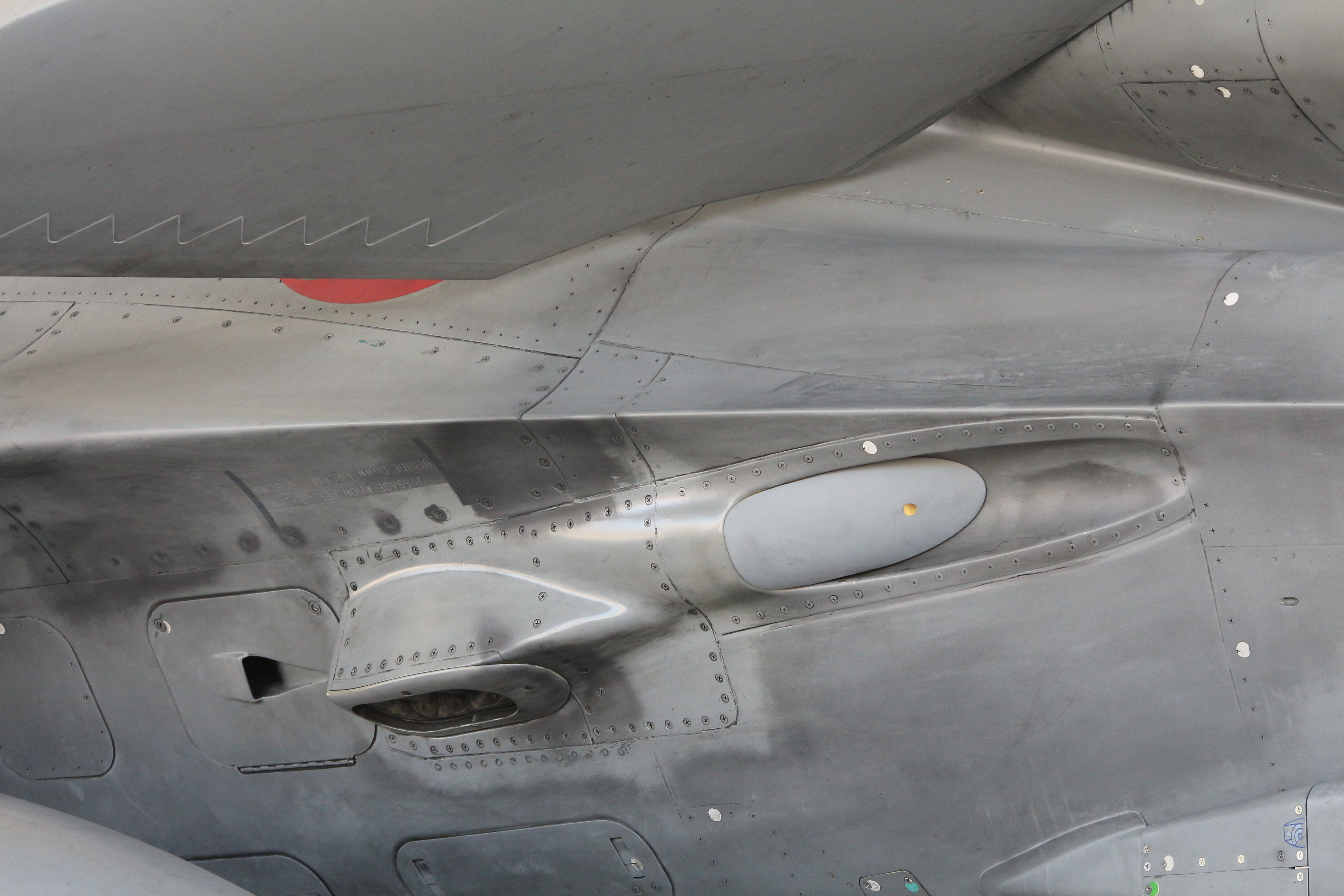

| Canon embarqué | GIAT 30M791 — 30 mm, 2 500 coups/min, 125 obus |
| Missiles air-air courte/moyenne portée | MBDA MICA IR et EM (portée ~80 km) |

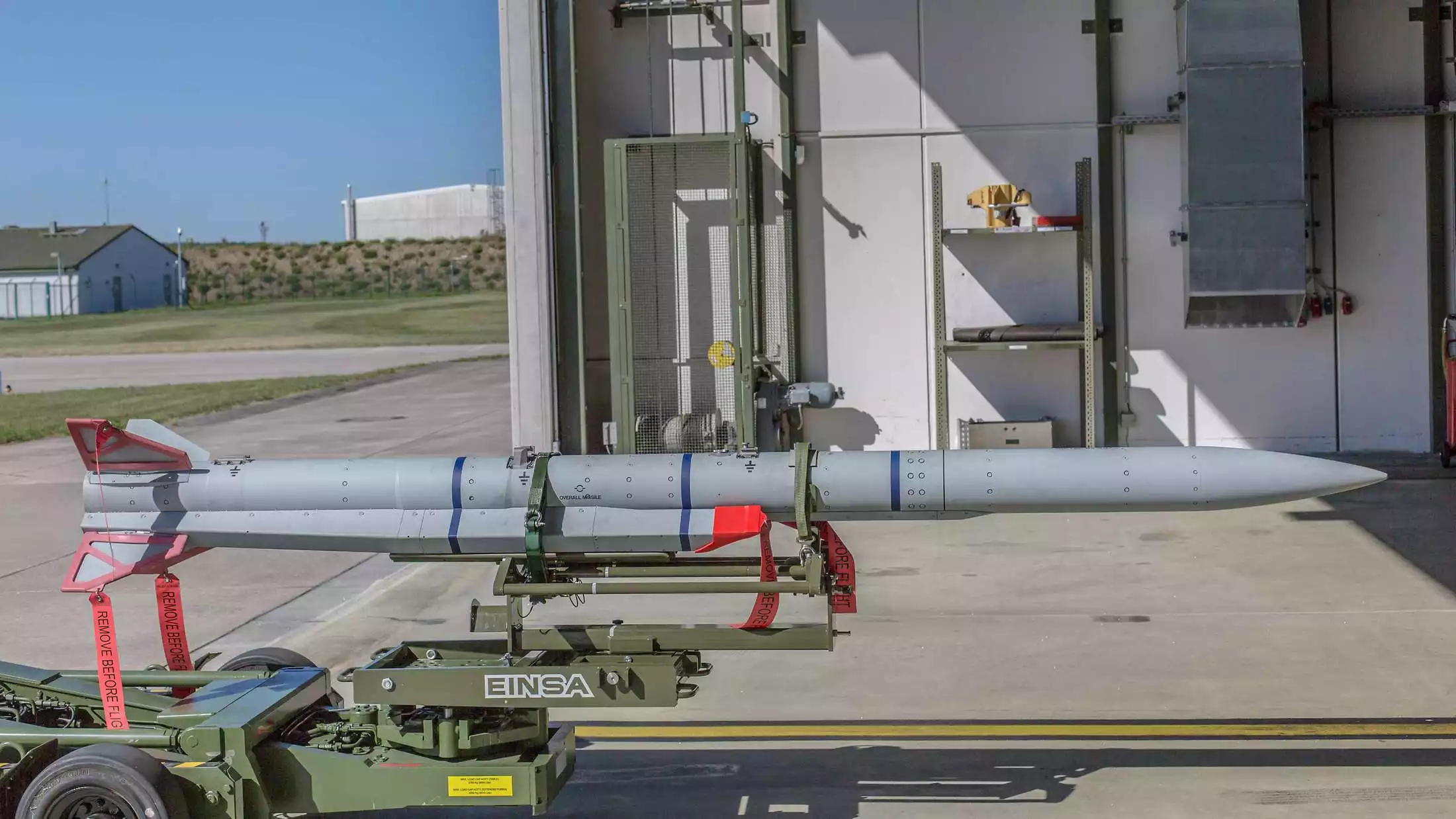

| Missile air-air longue portée | MBDA Meteor (statoréacteur, >100 km no-escape zone) |
| Missile de croisière air-sol | MBDA SCALP-EG / Storm Shadow (>250 km) |
| Missile nucléaire | ASMP-A (~500 km, tête TN81) |
| Munitions air-sol guidées | AASM Hammer — 250 kg, 500 kg, 1 000 kg |

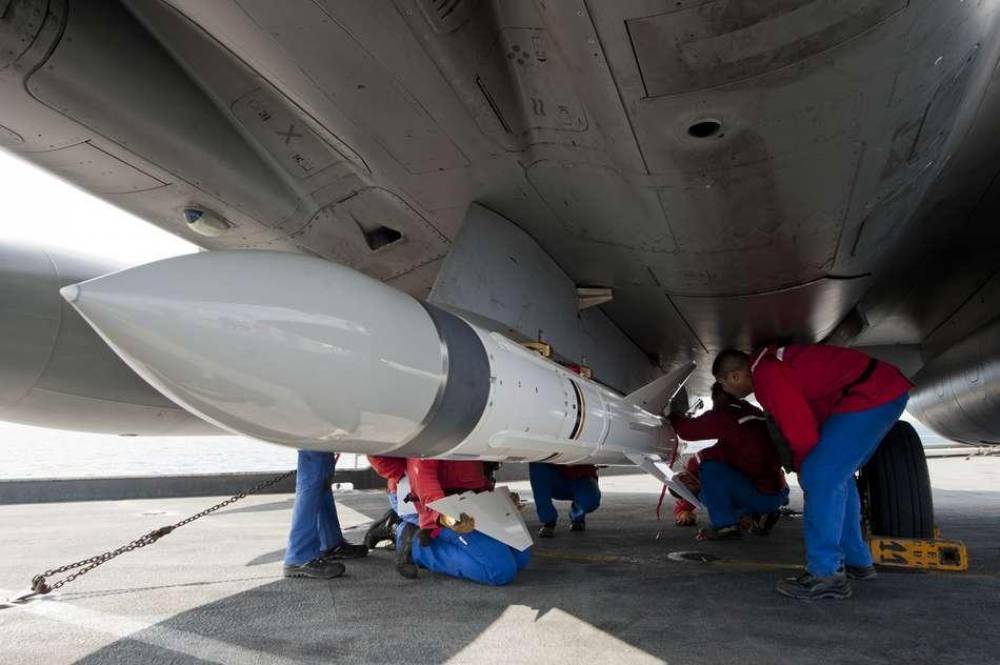

| Missile antinavire | AM39 Exocet (~70 km) |
| Bombes guidées laser | GBU-12 (225 kg), GBU-49, GBU-24 (900 kg) |
| Réservoirs externes | 3 × 2 000 L (conformes + ventral) |
04

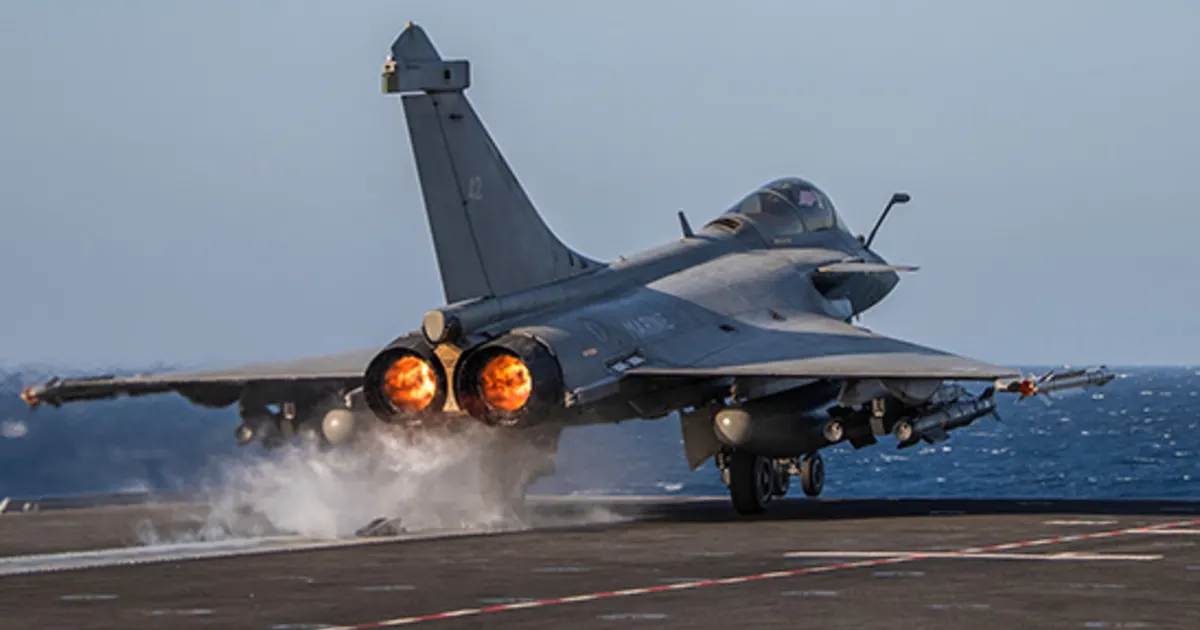

Motorisation — Safran M88
Le Rafale est propulsé par deux turboréacteurs Safran (ex-Snecma) M88, développés spécifiquement pour l'avion. Le programme M88 a débuté en 1987. Le M88-2 a tourné pour la première fois au banc d'essai en février 1989 et volé sur le Rafale A le 27 février 1990. Il a été certifié « bon de vol » en mars 1996. En juillet 2022, la flotte de M88 a franchi le cap du million d'heures de fonctionnement.
4.1 Architecture du M88
Le M88 est un turboréacteur double corps, double flux (taux de dilution 0,3:1) avec postcombustion. Comparé à son prédécesseur le Snecma Atar 9K50 (Mirage F1), le M88 est 45 % plus léger, 40 % plus court, et son rapport poussée/masse est supérieur de 88 %.
| Type | Turboréacteur double corps, double flux, avec postcombustion |
| Fabricant | Safran Aircraft Engines (ex-Snecma), France |
| Longueur totale | 3,54 m |
| Diamètre entrée d'air | ≈ 0,70 m |
| Masse | < 900 kg |
| Taux de dilution (bypass ratio) | 0,3 : 1 |
| Rapport de compression total | 24,5 |
| Compresseur basse pression | 3 étages |
| Compresseur haute pression | 6 étages |
| Chambre de combustion | Annulaire, courte, non polluante |
| Turbine haute pression | 1 étage (aubes résistant à ~1 600 °C) |
| Turbine basse pression | 1 étage |
| Poussée à sec (plein gaz) | 50 kN (≈ 5 100 kgp) |
| Poussée avec postcombustion | 75 kN (≈ 7 500 kgp) |
| Rapport poussée / masse | ≈ 8,5 (contre 4,5 pour l'Atar 9K50) |
| Conso. spécifique à sec | 0,8 kg/(daN·h) |
| Conso. avec postcombustion | 1,7 kg/(daN·h) |
| Temps accélération (ralenti → pleine PC) | < 4 secondes |
| Conception | Modulaire — 21 modules remplaçables individuellement |
| Temps de remplacement | 1 heure (3 mécaniciens) |
| Système de commande | FADEC (Full Authority Digital Electronic Control) |
| Première certification | Mars 1996 (M88-2) |
4.2 Évolutions du M88
M88-2 — Standard initial (1996)
Version de base entrée en service avec le Rafale. Certifiée en mars 1996. Délivre 50 kN à sec et 75 kN avec postcombustion, pour un rapport poussée/poids voisin de 9.
M88-2 E4 — Étape 4 (2007)
Notifié par la DGA en 2003. Le TAC (Tactical Air Cycle, nombre d'impulsions sur la manette des gaz entre deux inspections) passe de 2 500 à 4 000 cycles, équivalent aux standards des réacteurs F-16 et F/A-18.
M88-4E / Pack CGP (2012)
Notifié en 2008 par la DGA. 20 % du moteur modifié : nouveau compresseur HP et turbine HP avec nouvelles aubes. +60 % de potentiel sur les pièces critiques. Devient l'unique standard de production dès mai 2012.
M88-9 — Projet non lancé
Variant proposé pour les Émirats arabes unis, devait développer entre 80 et 91 kN grâce à un compresseur basse pression agrandi (débit 65 → 72 kg/s). Projet abandonné suite à l'échec des négociations.
T-REX — Futur (standard F5)
Annoncé lors du Salon du Bourget 2025 par Safran. +20 % de poussée, mêmes dimensions que le M88 actuel. Matériaux avancés, chambre de combustion optimisée, nouvelle régulation numérique. Modification des entrées d'air probablement nécessaire.
05
Avionique & Capteurs
L'avionique du Rafale est construite autour du principe de fusion de données multi-capteurs. Les données provenant du radar, de l'optronique, de la guerre électronique et des liaisons de données sont fusionnées par le système de mission centralisé (SMC) Thales, permettant au pilote une image de situation unique et synthétique.
5.1 Radar RBE2
Le radar RBE2 (Radar à Balayage Électronique 2 plans), développé par Thales, a été le premier radar militaire occidental à balayage électronique.
RBE2 PESA — 1ère génération
Antenne PESA utilisant la technologie Radant (deux galettes croisées de diodes PIN illuminées par un tube à onde progressive). Couverture angulaire ±60°. Premières livraisons en 1998.
RBE2 AESA — 2ème génération (F3R / F4)
- ~1 000 modules émetteurs/récepteurs à base d'AsGa (arséniure de gallium)
- Portée de détection : >150 km (+40 % vs PESA), sources mentionnent jusqu'à 200 km
- Couverture angulaire étendue : ±70°
- Nombre de pistes gérées multiplié par 3
- Résistance accrue aux contre-mesures électroniques
- Cartographie sol haute résolution
- Peut jouer le rôle de Radar Warning Receiver
- La panne de quelques modules n'affecte pas le fonctionnement global
5.2 Optronique Secteur Frontal (OSF)
L'OSF est un capteur optronique passif implanté entre la verrière et le radar. Il assure des fonctions de veille, détection, localisation et identification sans émettre de signal électromagnétique détectable.
| Capteur 1 | Infrarouge champ large (IRST — Infra Red Search and Track) |
| Capteur 2 | CCD longue focale avec télémètre laser |
| Intégration | Totalement intégrée à l'avion et au système d'armes |
| Modes | Veille passive, poursuite multi-cibles, désignation laser |
| Avantage clé | Discrétion totale — aucune émission électromagnétique détectable |
En F4.2, l'OSF est mis à niveau avec une nouvelle voie infrarouge (OSF-IRST amélioré). En F5, un capteur « silent killer » permettra de détecter des cibles furtives à très longue portée en mode entièrement passif.
5.3 SPECTRA — Guerre Électronique
Le SPECTRA (Système de Protection et d'Évitement des Conduites de Tir du Rafale), développé par Thales et MBDA, assure l'autoprotection complète sans escorte SEAD dédiée — capacité démontrée au-dessus de la Libye en 2011.
| Type | Suite de guerre électronique intégrée (passive et active) |
| Développeur | Thales et MBDA |
| Fonctions | Détection, brouillage, leurrage, détection de missiles |
| Bibliothèque de menaces | Mise à jour en totale autonomie par l'utilisateur |
| Détecteur de missile | DMNGG (Détecteur de Missile Nouvelle Génération) au standard F4 |
| Standard F5 | Passage au tout numérique en détection |
| Couverture angulaire | 360° — aucun angle mort |
| Intégration | Fusionné avec les données radar, OSF et liaison de données |
5.4 Nacelles & Désignation
Nacelle TALIOS
La nacelle TALIOS (Thales Advanced Laser Imaging Optronics System) remplace la Damoclès depuis le standard F3R. Elle assure la désignation laser jour/nuit et la reconnaissance de précision métrique, compatible avec tous les armements guidés laser du Rafale.
Nacelle Damoclès
Nacelle de désignation laser de première génération, encore en service chez certains clients export. Assure la désignation pour les bombes GBU et le SCALP-EG.
Pod de reconnaissance AREOS
Introduit au standard F3. Reconnaissance tactique de jour et de nuit avec transmission en temps réel des images via liaison de données.
5.5 Interface Homme-Machine & Cockpit
- Écran tête haute (HUD) wide angle de 30° × 22°
- Deux grands écrans multifonctions tactiles (VTM) de 127 × 127 mm
- Système de commandes vocales directes (CVD) pour la gestion des systèmes
- Joystick latéral miniature (HOTAS) — mains sur le manche et la manette
- Viseur de casque Scorpion (F3R+) — symbologie projetée devant l'Å“il, compatible JVN
- Siège éjectable Martin Baker Mk16F
06
Standards & Évolutions Logicielles
Le Rafale est mis à jour par « standards » successifs qui élargissent progressivement ses capacités. Ces standards concernent principalement les logiciels du système de mission, mais s'accompagnent souvent de nouvelles intégrations matérielles.
F1
Standard F1 2002
Standard initial Marine. Capacités limitées au combat air-air avec MICA EM et IR, radar RBE2 PESA uniquement. Pas de capacité air-sol.
F2
Standard F2 2004–2006
Standard Air. Ajout du SPECTRA, de l'OSF, de la liaison de données MIDS/L16, du SCALP-EG et de l'AASM en mode GPS. Biplace opérationnel (NOSA).
F3
Standard F3 2008
Standard omnirôle. Ajout de l'AM39 Exocet (antinavire), de l'ASMP-A (dissuasion nucléaire), de la nacelle de reconnaissance AREOS. Unification capacités Air et Marine.
F3R
Standard F3R 2018
Mise à niveau majeure. Radar RBE2 AESA (remplacement du PESA), nacelle TALIOS, AASM à guidage laser, viseur de casque Scorpion, missile Meteor, SPECTRA amélioré.
F4.1
Standard F4.1 2023
Mise à niveau logicielle majoritairement. Amélioration de la fusion de données RBE2/SPECTRA, capacité casque étendue, intégration MICA-NG et AASM 1 000 kg. Premier Rafale F4.1 livré mars 2023.
F4.2
Standard F4.2 2024–2025
Combat collaboratif. Intégration SATCOM, Liaison 16 Block 2, TRAGEDAC (localisation passive en réseau), CAPOEIRA, OSF-IRST amélioré, radio Contact.
F4.3
Standard F4.3 En cours
Intégration du MICA-NG (portée >80–100 km), SPECTRA tout numérique en brouillage, améliorations Meteor, TALIOS et OSF.
F5
Standard F5 ~2030+
Radar RBE2 XG (GaN, mode air-air + air-sol simultané), moteur T-REX (+20 % poussée), OSF nouvelle génération, missile hypersonique ASN4G, drone de combat ailier (UCAV), SPECTRA tout numérique en détection.
07
Armement
Avec 14 points d'emport (13 sur le M) et une capacité d'emport externe de 9 500 kg, le Rafale peut embarquer un arsenal extrêmement varié, lui permettant de remplir toutes ses missions en un seul et même avion.
Missiles Air-Air
MICA et Meteor pour la supériorité aérienne à courte et longue portée.
Armement Air-Sol
SCALP-EG, AASM Hammer et GBU-12 pour frapper avec précision à distance.

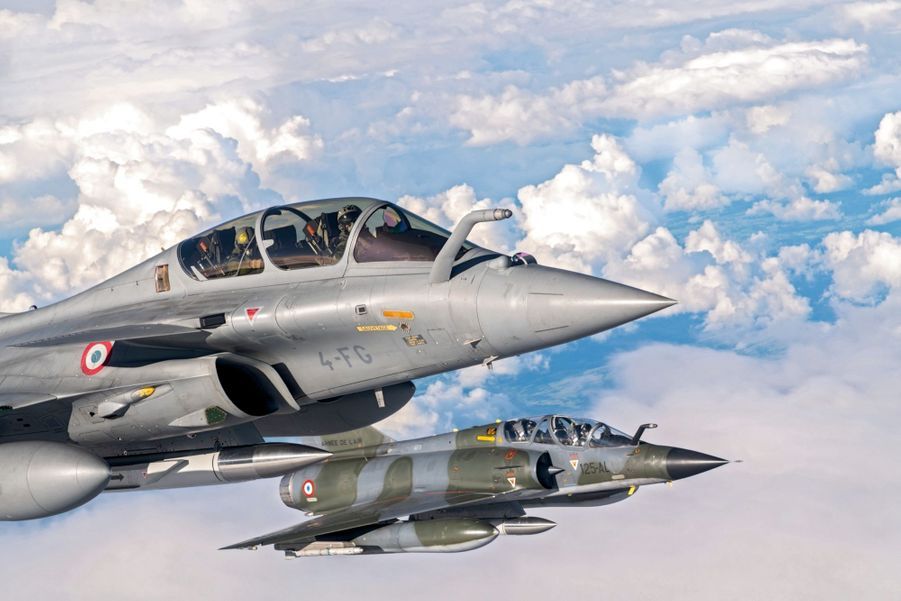

Dissuasion Nucléaire
ASMP-A, composante nucléaire aéroportée du Rafale.
Armement Antinavire
AM39 Exocet pour l'attaque maritime et la supériorité en mer.
08
Opérateurs & Exportations
Le succès à l'export du Rafale, longtemps qualifié d'« avion qu'on ne vend pas », a été spectaculaire à partir de 2015. Les contrats successifs représentent un chiffre d'affaires total de plus de 48,7 milliards d'euros.
| Pays | Commandes | Livrés (env.) | Informations clés |
|---|---|---|---|
| France (Armée de l'air) | 234 | ~175 | Standards F1 à F4.3 en service |
| France (Marine nationale) | Inclus ci-dessus | ~45 | Flottilles 11F et 12F, porte-avions CDG |
| Égypte | 55 | 36+ | 1er client export (2015) — Rafale B/C |
| Qatar | 36 | 36 | Contrat 2016, 7,4 Mds€ — standard F4 |
| Inde (IAF) | 36 | 36 | 7,8 Mds€ — standard F4 — engagement au Pakistan (2025) |
| Inde (Marine) | 26 | 0 | 26 Rafale Marine pour futur porte-avions |
| Grèce | 18 (dont 12 d'occasion) | 18 | Tensions Méditerranée 2020–2022 |
| Croatie | 12 (d'occasion) | 12 | Appareils ex-Armée de l'air française |
| Émirats arabes unis | 80 | Livraisons en cours | Standard F4 — 17 Mds€ (inclut Caracal) |
| Indonésie | 42 | Livraisons dès jan. 2026 | >7 Mds€ — standard F4 |
| Serbie | 12 | 0 | Contrat signé 2024 |
| Ukraine | Lettre d'intention max 100 | 0 | Novembre 2025 — potentiel client |
09
Engagements Opérationnels
Depuis 2002, le Rafale a été déployé dans de nombreux théâtres d'opérations, démontrant sa polyvalence dans des environnements variés.
Afghanistan 2002–2011
Premiers déploiements opérationnels depuis le porte-avions Charles de Gaulle (2002, standard F1 limité à l'air-air). Retour en 2007 depuis la base de Kandahar (Armée de l'air), avec premier largué d'une GBU-12 en mars 2007.
Libye — Opération Harmattan 2011
Missions de frappe, de reconnaissance et de supériorité aérienne. Un G-2 Galeb libyen détruit au sol. Démonstration de la capacité SEAD autonome grâce à SPECTRA (sans escorte dédiée). Sorties types de 6 heures avec MICA, AASM Hammer et nacelle Damoclès.
Mali — Opération Serval 2013
Quatre Rafale décollent directement de France pour frapper des camps rebelles à Gao, démontrant une capacité de frappe intercontinentale grâce au ravitaillement en vol.
Irak / Syrie — Opération Chammal 2014–2022
Frappes continues contre l'État islamique depuis la base d'Al Dhafra (EAU). En avril 2018, des Rafale B lancent des missiles SCALP-EG contre des installations chimiques en Syrie.
Iran — Interception de drones Avril 2024
Des Rafale basés en Jordanie interceptent des drones iraniens lors de l'attaque massive contre Israël.
Opération Moyen-Orient 2026
Suite à une attaque de drone iranien sur une base française aux EAU, des Rafale déployés abattent plus de 60 drones iraniens avec des missiles MICA.
Pakistan — Opération Sindoor Mai 2025

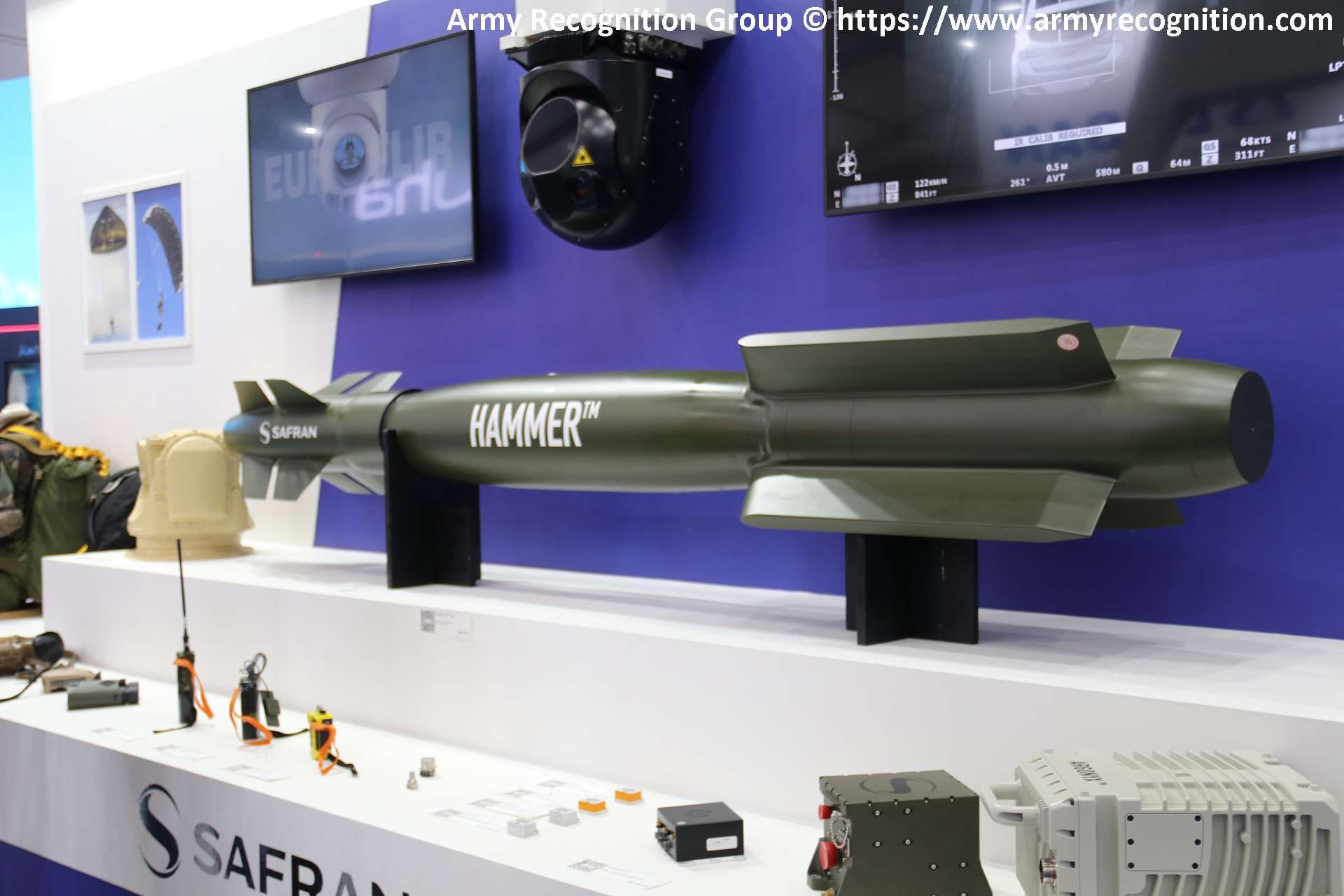

Des Rafale de l'IAF indienne frappent des cibles au Pakistan, armés de missiles SCALP et de munitions AASM Hammer. Première utilisation en combat réel du Rafale par un opérateur export.
10
Perspectives d'Avenir
10.1 Standard F5 (2030+)
Le standard F5, dont les premières commandes ont été notifiées aux industriels en octobre 2024 par le ministère des Armées, représente une transformation majeure de l'avion.
Radar RBE2 XG
Modules GaN (nitrure de gallium) — mode air-air et air-sol simultané, puissance et rapidité de calcul sans précédent.
Moteur T-REX
+20 % de poussée, mêmes dimensions que le M88. Matériaux avancés, chambre optimisée, nouvelle régulation FADEC.
OSF Silent Killer
Nouveau capteur optronique très longue portée en mode passif — détection de cibles furtives, guidage de missiles sans émission radar.
ASN4G
Missile nucléaire hypersonique successeur de l'ASMP-A — portée et vitesse accrues.
Drone ailier UCAV
Développement lancé en octobre 2024, basé sur nEUROn, opérationnel en 2033. Missions SEAD/DEAD autonomes.
SPECTRA F5
Passage au tout numérique en détection (après tout numérique en brouillage au F4). Connectivité augmentée.
10.2 SCAF — Successeur à horizon 2035–2040
En 2018, Dassault Aviation a annoncé le développement du successeur du Rafale dans le cadre du programme SCAF (Système de Combat Aérien du Futur), mené conjointement avec Airbus Defence and Space. Le Chasseur de Nouvelle Génération devrait remplacer les Rafale français, les Eurofighter Typhoon allemands et les F/A-18 espagnols à l'horizon 2035–2040.
Le Rafale F5 est conçu pour rester opérationnellement crédible jusqu'en 2060, notamment grâce à son drone de combat ailier qui lui permettra de maintenir sa capacité de pénétration face aux défenses adverses les plus sophistiquées.
